Обзор продукции, производимой компанией AZURE PHOTONICS

Компания AZURE PHOTONICS Co., Ltd. была основана в 2000 году и быстро завоевала репутацию ведущего производителя оптических компонентов мирового уровня. Компания прошла сертификацию по международному стандарту ISO 9001:2015, подтверждающему высокое качество продукции и организацию производственного процесса. Головной офис расположен в Китае в городе Фучжоу, а филиалы находятся в США и регионах Китая, что позволяет оперативно реагировать на запросы заказчиков и обеспечивать эффективное взаимодействие с клиентами по всему миру.
Имея в распоряжении инновационное предприятие в Фучжоу с 2000 года, а также глобальную сеть поставщиков с поддержкой в ключевых точках по всему миру, AZURE использует передовое производственное оборудование и самое современное испытательное оборудование и методы для преобразования концепций и прототипов в высококачественные, экономически эффективные решения для массового производства. Опытная команда технических экспертов компании также предлагает услуги по проектированию оптических и механических устройств с самого начала вашего проекта.
AZURE PHOTONICS стремится предоставлять клиентам качественное оборудование, своевременную доставку, конкурентоспособные цены и обеспечивать 100% удовлетворенность продуктом.

Основные направления деятельности компании

1. Разработка и производство компонентов оптических систем и устройств: Это включает в себя создание специализированных линз, зеркал, призм для различных областей применения, включая системы технического зрения, 3D сканирование и лазерные системы.
2. Машинное зрение: Продукция компании ориентирована на высококачественное решение задач промышленного контроля и автоматизации производственных процессов, обеспечивая точность и надежность изображений.
3. Интеграция оптических систем: Компания занимается разработкой комплексных решений, объединяющих оптику, механику и электронику для повышения эффективности производственных процессов.

Направление разработки и производства компонентов оптических систем и устройств

AZURE PHOTONICS разрабатывает и производит высокоточные оптические элементы и оптические сборки, соответствующие мировым стандартам качества - линзы (сферические, цилиндрические), зеркала, окна, фильтры, призмы и светоделители. Полный список разновидностей компонентов оптических компонентов, разрабатываемых и производимых компанией, приведен ниже.

Плоская оптика

Окно

Фильтр

Призма

Отражатель

Сферическая оптика

Стержневая линза

Линза из цементированного стержня

Микрооптика

Плоско-выпуклая линза

Плоско-вогнутая линза

Двояковыпуклая линза

Двояковогнутая линза

Мениск

Ахроматическая линза

Цилиндрическое зеркало

Сферическая линза

Асферическая оптика

Направление машинного зрения

AZURE производит широкий ассортимент серийно производимых и специально проектируемых под заказчика объективов, которые могут работать с матричными камерами и с камерами линейного сканирования.
Продукция компании широко используются в автоматизации производства, автоматизации логистики, ИТС (интеллектуальной транспортной системе), биологических науках, биометрии и других высокотехнологичных отраслях.
Продукты компании направления технического зрения включают объективы для камер, предназначенные для высокотехнологических скоростных промышленных приложений, обеспечивающих четкость и высокую детализацию изображений. Среди ключевых характеристик:

Высокое разрешение

Минимизация искажений

Широкий диапазон фокусировки

Совместимость с различными камерами и системами

Рассмотрим подробнее серийно выпускаемые компанией объективы и их параметры.

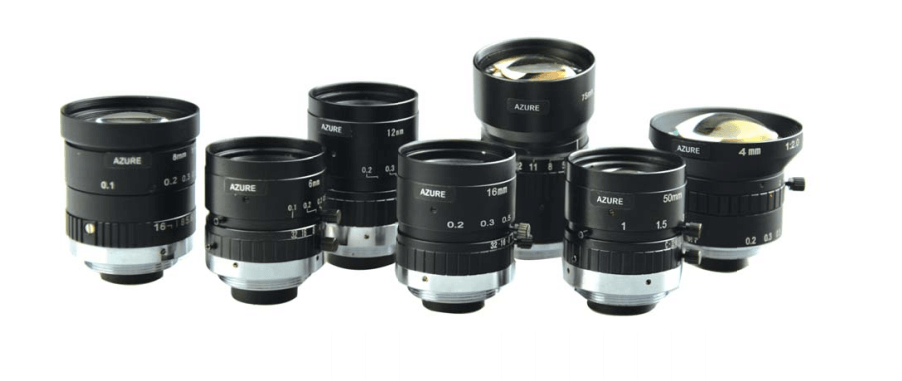

Серии объективов с фиксированным фокусным расстоянием

Серия объективов ZF: 25 Мп C – mount объективы с фиксированным фокусным расстоянием, вручную устанавливаемым значением диафрагмы, подходящие к камерам с сенсорами с диагональю до 1/2”. Фокусное расстояние объективов в зависимости от модели находится в диапазоне от 12 до 100 мм. Диапазон значений диафрагмы в зависимости от модели - от F2.0. Разрешение объективов порядка 180- 185 lp/mm.
Серия объективов CF: CS-mount/C – mount (в зависимости от модели) объективы с фиксированным фокусным расстоянием, подходящие к камерам с сенсорами с диагональю до 2/3”. Фокусное расстояние объективов в зависимости от модели находится в диапазоне от 2.3 до 50 мм. Диапазон значений диафрагмы в зависимости от модели - от F2.0 до F22. Разрешение объективов в зависимости от модели - 170 lp/mm, 200 lp/mm и 250 lp/mm.
Серия объективов CM: Серия виброзащищенных объективов CM компании AZURE PHOTONICS способны выдерживать вибрацию, созданы с целью обеспечения чёткости изображения при любых условиях. Их конструкция позволяет сохранять фокус на объекте наблюдения даже при воздействии вибрации или ударной нагрузки. Включает в себя C – mount объективы с фиксированным фокусным расстоянием и диафрагмой. Значение фокусного расстояния объективов в зависимости от модели находится в диапазоне от 6 до 50 мм. Значения диафрагмы в зависимости от модели - от F2.5, F2.8, F4.0 Разрешение объективов в зависимости от модели - 180 lp/mm и 200 lp/mm.
2- мегапиксельная серия: C – mount объективы с фиксированным фокусным расстоянием и вручную устанавливаемым значением диафрагмы. Фокусное расстояние объективов в зависимости от модели находится в диапазоне от 4 до 75 мм. Диапазон значений диафрагмы в зависимости от модели - от F1.4 до F32. Разрешение объективов в зависимости от модели - 100 lp/mm и 110 lp/mm.
3- мегапиксельная серия: C – mount объективы с фиксированным фокусным расстоянием и вручную устанавливаемым значением диафрагмы. Фокусное расстояние объективов в зависимости от модели находится в диапазоне от 8 до 50 мм. Диапазон значений диафрагмы в зависимости от модели - от F1.4 до F18. Разрешение объективов - 120 lp/mm.
5- мегапиксельная серия: C – mount объективы с фиксированным фокусным расстоянием и вручную устанавливаемым значением диафрагмы. Фокусное расстояние объективов в зависимости от модели находится в диапазоне от 4 до 75 мм. Диапазон значений диафрагмы в зависимости от модели - от F1.4 до F32. Разрешение объективов в зависимости от модели -в диапазоне от 100 lp/mm и 150 lp/mm.
6- мегапиксельная серия: C – mount объективы с фиксированным фокусным расстоянием и вручную устанавливаемым значением диафрагмы. Фокусное расстояние объективов в зависимости от модели находится в диапазоне от 8 до 75 мм. Диапазон значений диафрагмы в зависимости от модели - от F2.0 до F22. Разрешение объективов - 170 lp/mm.
10- мегапиксельная серия: C – mount объективы с фиксированным фокусным расстоянием и вручную устанавливаемым значением диафрагмы. Фокусное расстояние объективов в зависимости от модели находится в диапазоне от 5 до 50 мм. Диапазон значений диафрагмы в зависимости от модели - от F1.8 до F32. Разрешение объективов - 200 lp/mm.
12- мегапиксельная серия ML12M: C – mount объективы с фиксированным фокусным расстоянием, подходящие к камерам с сенсорами с диагональю до 1.1”. Фокусное расстояние объективов в зависимости от модели находится в диапазоне от 6 до 75 мм. Диапазон значений диафрагмы в зависимости от модели - от F2.0 до F32. Разрешение объективов - 150 lp/mm.
25- мегапиксельная серия объективов SF: C – mount объективы с фиксированным фокусным расстоянием, вручную устанавливаемым значением диафрагмы, подходящие к камерам с сенсорами с диагональю до 1.1”. Фокусное расстояние объективов в зависимости от модели находится в диапазоне от 12 до 50 мм. Диапазон значений диафрагмы в зависимости от модели - от F2.0 до F22. Разрешение объективов - 200 lp/mm.
45- мегапиксельная серия объективов XF: C – mount объективы с фиксированным фокусным расстоянием, вручную устанавливаемым значением диафрагмы, подходящие к камерам с сенсорами с диагональю до 1.2”. Фокусное расстояние объективов в зависимости от модели находится в диапазоне от 18 до 50 мм. Диапазон значений диафрагмы в зависимости от модели - от F2.4 до F22. Разрешение объективов - 180 lp/mm.

Серии объективов большого формата

Серия объективов с байонетом F/T: F – mount и T- mount объективы с фиксированным фокусным расстоянием и вручную устанавливаемым значением диафрагмы. Фокусное расстояние объективов в зависимости от модели находится в диапазоне от 19 до 50 мм. Значение диафрагмы - от F1.8 до F32. Разрешение объективов в зависимости от модели - 30 lp/mm, 50 lp/mm, 70 lp/mm и 115 lp/mm.
Серия объективов с креплением М72х0.75: Фокусное расстояния объективов в зависимости от модели – 40 мм и 85 мм. Значение диафрагмы - F4.0. Разрешение объективов в зависимости от модели - 3.5um(16k), 8k и 130 lp/mm.
Серия объективов линейного сканирования с креплением V38: Фокусное расстояние объективов в зависимости от модели находится в диапазоне от 28 до 120 мм. Значения диафрагмы объективов в зависимости от модели -- от F2.6 до F5.6. Разрешение объективов – 40 lp/mm.
Серия объективов линейного сканирования с креплением V45: Фокусное расстояние объективов в зависимости от модели находится в диапазоне от 50 до 107 мм. Значения диафрагмы - от F2.8 до F4.5. Разрешение объективов в зависимости от модели – 40 lp/mm, 80 lp/mm и 100 lp/mm.
Серия объективов линейного сканирования с интерфейсом V70: Фокусное расстояния объективов в зависимости от модели находится в диапазоне от 60 до 99 мм. Значения диафрагмы в зависимости от модели - от F2.8 до F4.5. Разрешение объективов –100 lp/mm.

Аксессуары для объективов линейного сканирования

Удлинительные кольца для фокусировки объективов

Удлинительные кольца для фокусировки объективов М58х0.75

Удлинительные кольца для фокусировки объективов М42х1

Переходные адаптеры для различных креплений объективов

Серия зум-объективов для макросъемки

Включает в себя ряд C – mount и M42x1 объективов с переменным фокусным расстоянием для макросъемки с устанавливаемым вручную или фиксированным значением диафрагмы в зависимости от модели. Серия включает в себя одну модель зум – объектива для съемки в коротковолновом инфракрасном диапазоне (SWIR). Значение рабочей дистанции объектива в зависимости от модели изменяется в пределах от 0.1m~∞ до 1.5m~∞. Увеличение объективов в зависимости от модели находится в диапазоне от -0.02x до 1.1х. Значения диафрагмы в зависимости от модели объектива - от F1.4 до F7.6. Разрешение объективов в зависимости от модели – от 110 lp/mm до 200 lp/mm.

Серия варифокальных объективов

Включает в себя ряд C – mount объективов с переменным фокусным расстоянием и вручную устанавливаемым значением диафрагмы. Значение рабочей дистанции объектива в зависимости от модели изменяется в пределах от 0.1 м ~ ∞ до 1.5 м ~ ∞. Значения диафрагмы в зависимости от модели объектива находятся в диапазоне от F1.4 до F22.0. Разрешение объективов в зависимости от модели - 100 lp/mm, 120 lp/mm, 150 lp/mm и 200 lp/mm.

Серия объективов с ИК коррекцией для дневного и ночного наблюдения

Включает в себя ряд C – mount объективов с ИК коррекцией, позволяющей работать с вспомогательной инфракрасной подсветкой без необходимости постоянной подстройки резкости при переходе от дневного освещения к ночному, когда включается ИК подсветка. Объективы с фиксированным фокусным расстоянием и вручную устанавливаемым значением диафрагмы, Фокусное расстояние объективов в зависимости от модели находится в диапазоне от 6 до 50 мм. Диапазон значений диафрагмы в зависимости от модели - от F1.2 до F2.8. Разрешение объективов в зависимости от модели - 100 lp/mm 140 lp/mm и 200 lp/mm.

Серия ультрафиолетовых объективов

Объективы AZURE PHOTONICS серии UV и серии XZMUV являются специализированными оптическими системами, предназначенными для ведения съемки в ультрафиолетовой области спектра с длиной волны от 200 нм. Серия включает в себя объективы C – mount и F – mount c фокусным расстоянием 19.8 -105 мм. Такой диапазон фокусного расстояния идеально подходит для различных видов съемки. Объективы также оснащены механизмом регулировки диафрагмы, который позволяет контролировать количество света, попадающего на матрицу или пленку, что влияет на экспозицию, глубину резкости и общее качество изображения. Диапазон значений диафрагмы объективов в зависимости от модели находится в диапазоне от F2.8 до F32. Разрешение объективов в зависимости от модели - 50 lp/mm, 100 lp/mm, 150 lp/mm и 180 lp/mm.

Серия объективов для съемки в коротковолновом инфракрасном диапазоне

Объективы AZURE PHOTONICS серий SWIR, SWIR-S и SWIR-L являются специализированными оптическими системами, предназначенными для ведения съемки в ближней инфракрасной области спектра с длиной волны, находящейся в диапазоне 900~1700 нм. Серия включает в себя объективы C – mount и T – mount c фокусным расстоянием 8 -50 мм. Диапазон значений диафрагмы объективов в зависимости от модели находится в диапазоне от F1.4 до F32. Разрешение объективов в зависимости от модели - 40 lp/mm, 50 lp/mm, 60 lp/mm, 90 lp/mm и 100 lp/mm.

Серия объективов с большой диафрагмой

Серия включает в себя две модели объективов с фокусным расстоянием 24 мм: один объектив с креплением C – mount и диафрагмой F0.9 один с креплением- M42×1 и диафрагмой F0.8. Разрешение обеих моделей объективов- 50 lp/mm.

Серия телецентрических объективов

Телецентрические объективы AZURE PHOTONICS устраняют погрешность перспективы и идеально подходят для измерительных и калибровочных приложений в различных системах машинного зрения. Телецентрический объектив — это специализированный оптический прибор, предназначенный для формирования параллельных лучей света внутри своей конструкции таким образом, что главные лучи пучков, проходящих через разные точки кадра, остаются параллельными главной оси системы (оптической оси). Это свойство обеспечивает постоянство масштаба изображения независимо от расстояния до объекта съемки, минимизирует искажение перспективы и позволяет получать точные геометрически пропорциональные изображения объектов даже при изменении дистанции наблюдения.
AZURE PHOTONICS выпускает следующие серии телецентрических объективов:

Стандартные промышленные телецентрические объективы: рабочая дистанция объективов в зависимости от модели 40 мм, 60 мм, 65 мм, 110 мм. Значения увеличения объектива в зависимости от модели находятся в диапазоне от 0.33 х до 6.0 х. Оптический формат объективов в зависимости от модели – 1/2", 2/3” и 1.1”.
Телецентрические объективы с осевой подсветкой: выпускаются 3 модели C – mount телецентриков с осевой подсветкой, имеющих рабочую дистанцию 65 мм и 110 мм в зависимости от модели и увеличение - 1.5 х, 4.0 х и 6.0 х в зависимости от модели. Оптический формат объективов– 1.1".
Телецентрический объектив высокого разрешения: выпускаются 9 моделей телецентриков высокого разрешения, все с креплением C – mount. Рабочая дистанция равна 65 мм и 110 мм в зависимости от модели, а значения увеличения равны 0.2 х, 0.3 х, 0.4 х, 0.5 х, 0.7 х, 1.0 х и 1.5 х. Оптический формат объективов– 2/3” и 1.0" мм в зависимости от модели.
Серия двойных телецентрических объективов: в таких телецентриках увеличение сохраняется постоянным независимо от положения объекта или расстояния до него. В двойных телецентриках лучи света проходят параллельно главной оси объектива как на входе, так и на выходе. Это означает, что световые лучи сходятся к плоскости изображения перпендикулярно независимо от расстояния до предмета съемки. Выпускаются 4 модели двойных телецентриков все с креплением C – mount. Рабочая дистанция равна и 65 мм, 74 мм и 250 мм в зависимости от модели, значения увеличения равны 0.1 х, 0.64 х и 2.0 х в зависимости от модели. Оптический формат объективов– 2/3”, 1.0" и 1.1" в зависимости от модели.
Серия варифокальных телецентриков: это разновидность телецентрических объективов, обладающая способностью изменять фокусное расстояние вручную или автоматически, сохраняя при этом свойства телецентричности. Выпускается одна единственная модель варифокального телецентрика, оснащенная креплением C – mount. Объектив обеспечивает значения рабочей дистанции 176 мм, 134 мм, 112.5 мм и 98.4 мм и соответствующие им значения кратности 0.5 х, 0.75 х, 1.0 х и 1.3 х. Оптический формат объектива– 2/3”.

Серия объективов для одноплатных камер

AZURE PHOTONICS выпускает широкую гамму объективов для совместной работы с одноплатными видеокамерами с креплением S – mount. Это объективы с фиксированным фокусным расстоянием, находящимся в диапазоне от 1.08 мм до 50 мм в зависимости от модели, и фиксированной диафрагмой, значения которой находятся в диапазоне от F1.4 до F4.5 в зависимости от модели. Разрешение объективов принимает значения 1 Мп, 2 Мп, 3 Мп, 5 Мп и 10 Мп. Часть моделей объективов работают в видимом диапазоне спектра с длиной волны 400~700nm, а остальные – в расширенном диапазоне, включающем в себя видимый свет с длиной волны 400~700nm плюс примыкающую к нему часть ближнего инфракрасного спектра с длиной волны 700~950nm.

Серия эндоскопических адаптеров-линз

Эндоскопический адаптер-линза — это специальное оптическое устройство, которое используется совместно с медицинским оборудованием, таким как видеокамеры, эндоскопы и микроскопы, для улучшения качества визуализации внутренних органов и тканей пациента. AZURE PHOTONICS выпускает 9 моделей адаптеров – линз оптического формата 1/2" и креплением C/CS - mount с фиксированным фокусным расстоянием в диапазоне от 14 мм до 35 мм в зависимости от модели и фиксированной диафрагмой F1.2, а также 3 модели такого же оптического формата и с таким же креплением, но с переменным фокусным расстоянием 15-25 мм, 18-35 мм и 20-35 мм.

Фильтры машинного зрения

Нейтральные фильтры, выпускаемые компанией AZURE PHOTONICS, служат для снижения светосилы оптической системы независимо от длины волны пропускаемого света. Выпускаются фильтры с различными значениями оптической плотности в диапазоне от 0.0 до 1.0
Отрезающие фильтры AZURE PHOTONICS служат для отсечения в оптической системе определенного диапазона световых волн с длинами волны, не превышающими определенное значение. Такие фильтры, в частности, могут применяться для блокировки длин волн видимого света при сохранении инфракрасной части спектра. Выпускаются фильтры с различными значениями полосы пропускания и различными значениями резьбы под фильтр.
Полосовые фильтры AZURE PHOTONICS служат для выделения в оптической системе световых волн определенной длины. Такие фильтры могут, в частности, применяться, например, при необходимости освещения снимаемого объекта монохромной подсветкой определенной длины волны (красной, синей, зеленой и пр.). Выпускаются фильтры с различными значениями полосы пропускания и различными значениями резьбы под фильтр.
Поляризационные фильтры AZURE PHOTONICS служат для уменьшения зеркального блеска участков изображения за счет пропускания только света, поляризованного в направлении, перпендикулярном отраженному свету (блику). Выпускаются линейной и круговой поляризации и различными значениями резьбы под фильтр.

Направление комплексных решения

Опытная команда технических экспертов компании также предлагает услуги по проектированию сложных комплексных интегрированных решений, объединяющих оптику, механику и электронику, с самого начала вашего проекта. Команда опытных инженеров и дизайнеров помогает клиентам реализовывать проекты, нацеленные на повышение эффективности производственных процессов, начиная от концепции и заканчивая серийным производством. AZURE PHOTONICS производит широкий ассортимент готовых и нестандартных объективов для камер с построчным и матричным сканированием, а также оптические линзы (сферические, цилиндрические), зеркала, окна, фильтры, призмы и светоделители для OEM-производителей. Продукция компании широко используется в индивидуальных решениях автоматизации производства, логистики, системах захвата движения, интеллектуальных транспортных системах (ИТС), биотехнологиях, биометрии и других высокотехнологичных отраслях, разработанных под конкретных заказчиков.

Заключение

Компания AZURE PHOTONICS представляет собой надежного поставщика инновационных оптических решений, используемых в широком спектре отраслей, от медицины до производства. Благодаря своему опыту и передовым технологиям, компания продолжает укреплять свою позицию одного из лидеров рынка в области оптической инженерии и машинного зрения. Основными преимуществами оборудования от компании AZURE PHOTONICS являются:

Хорошее соотношение цены и качества: продукция AZURE PHOTONICS имеет доступную цену относительно основных конкурентов, сохраняя высокий уровень надежности и долговечности.

Широкая линейка специализированных решений: AZURE PHOTONICS предлагает специализированные компоненты для конкретных отраслей, таких как биотехнологии, медицина и промышленность.

Быстрая доставка и доступность продукции: компания обеспечивает оперативную доставку и наличие широкого ассортимента продукции на складе.

В условиях жестких ограничений, накладываемых на поставки в Россию оптических компонентов, произведенных многими ведущими производителями, выбор продукции компании AZURE PHOTONICS в качестве компонентов для интеграции в системы промышленного зрения является оправданным и целесообразным. Обращайтесь в компанию КамераЛаб, являющейся официальным дистрибьютором AZURE PHOTONICS в России, где вам помогут с выбором и окажут профессиональную консультацию!
